Narzynki wykonywane są ze stali szybkotnącej HSS, bądź ze stali szybkotnącej HSS-E z dodatkiem 5% kobaltu. Najczęściej występującym nakrojem w narzynkach jest 1,75*P. Jest to standardowy nakrój , stosowany przede wszystkim w stali. Oznacza to, że przy gwincie M10 posiadającym skok P=1,5 mm pełny gwint rozpoczyna się w narzynce po 2,625 mm. P=1,75*1,5mm=2,625 mm.

W stali nierdzewnej lub w materiałach trudno obrabialnych, przy których obróbce występują zdecydowanie większe siły najlepiej spisują się natomiast narzynki z dłuższym wejściem 2,25*P. Wydłużenie nakroju pozwala na rozłożenie sił skrawania na większą ilość ostrzy.

Rodzaj obrabianego materiału:

• stal
• materiały niezależne (aluminium)

Wykonanie:

• Rodzaj materiału: HSS
• Nakrój: 1,75 P

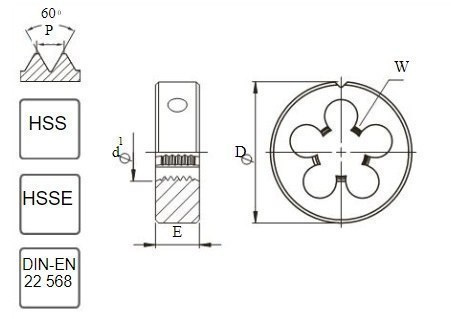

Parametry:

• M (średnica nominalna gwintu): 40 x 2
• P (skok): 2

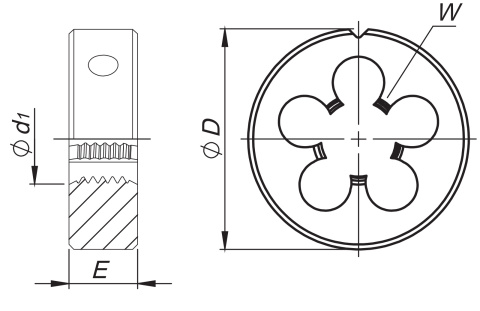

• DxE (średnica zewnętrzna x grubość narzynki): 75x20
• W (otwory wiórowe): 7
• Tolerancja: 6g
• Średnica pręta do wykonania gwintu: 39,82

Zastosowanie:

• Narzynka do nacinania / tworzenia gwintu na wałku
• Szlifowane zęby zapewniają pewne nacięcie gwintu na materiale
• Możliwość poprawienia poprzednio wykonanego gwintu oraz sprawdzenia skoku gwintu na wałku lub śrubie
