  • Podnośnik / Cylinder wielofunkcyjny HGC 50 S 10 powrót sprężynowy, nośności 50 Ton, skok tłoka 100 mm, HOLMATRO

Symbol: 100.112.250
6592.19
6592.19
szt. Do przechowalni
Ilość w opakowaniu 1 szt.
Wysyłka w ciągu Z magazynu producenta (3-5 dni roboczych)
Cena dostawy 0
Przesyłka kurierska pobraniowa InPost 0
Odbiór osobisty - płatne przy odbiorze 0
Przesyłka kurierska InPost 0
Odbiór osobisty - przedpłata 0
Przesyłka kurierska DPD 17
Przesyłka kurierska pobraniowa DPD 20
Dostępność Duża dostępność
Waga 18.9 kg

Negocjuj cenę: sklep@narzedziowy24.eu

Cylinder wielofunkcyjny HGC 50 S 10 powrót sprężynowy, nośności 50 Ton, skok tłoka 100 mm, HOLMATRO

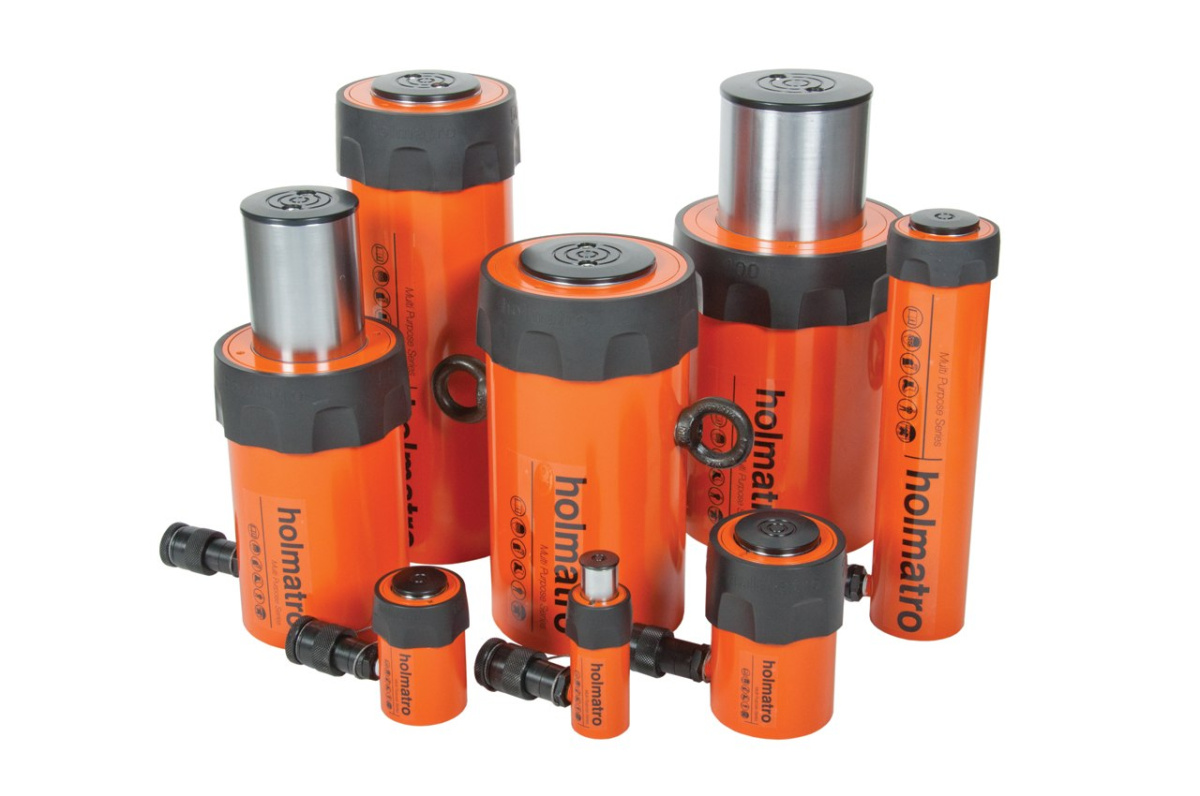

Cylinder wielofunkcyjny HGC 50 S 10 powrót sprężynowy - posiada wyjątkowe funkcje, które znacznie wydłużają jego żywotność i trwałość. Zapewnia odpowiednie rozwiązania dla najróżniejszych zastosowań. Cylindry wielofunkcyjne Holmatro dostępne są w 50 modelach o zróżnicowanych pojemnościach i długościach skoku tłoka.

Cylindry wielofunkcyjne dostarczane są z:

  • Złącze żeńskie High Flow A 118
  • Głowica płaska

DANE TECHNICZNE:

  • numer produktu: 100.112.250
  • model: HGC 50 S 10
  • maks. ciśnienie robocze:  720 / 72 (bar/Mpa) | 10443 psi
  • nośność znamionowa: 50 t | 110231 lb
  • skok: 100 mm | 3.9 in
  • wysokość w zamknięciu: 266 mm | 8.9 in
  • nośność skuteczna: 510 kN / 52 t / 510 / 52 (kN/t)| 114653 lbf
  • skuteczna powierzchnia nacisku: 70.9 cm2 | 11 sq. in.
  • zawartość oleju (skuteczna): 709 cc | 24 oz
  • rodzaj działania: jednostronne
  • rodzaj powrotu: sprężynowy
  • tworzywo: stal
  • typ cylindra: wielofunkcyjny
  • rodzaj połączenia: A 118
  • waga urządzenia: 18.9 kg | 41.7 lb

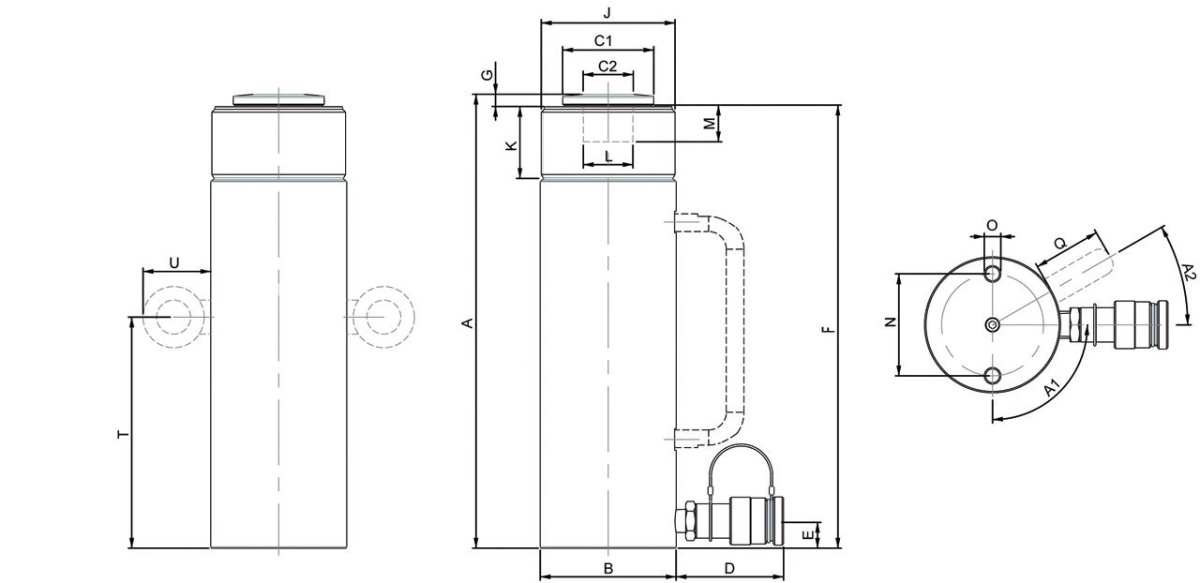

    Wymiary według rysunku technicznego

  • wymiar A: 226 mm | 8.9 in
  • wymiar B: 127 mm | 5in
  • wymiar C1: 82mm | 3.2 in
  • wymiar C2: 55 mm | 2.2 in
  • wymiar D: 80 mm | 3.1 in
  • wymiar E: 25 mm | 1 in
  • wymiar F: 220 mm | 8.7 in
  • wymiar G: 8 mm | 0.3 in
  • wymiar J: 5”-12-UN threadsize
  • wymiar K: 57 mm | 2.2 in
  • wymiar L: 65 mm | 2.6 in
  • wymiar M: 10 mm | 0.4 in
  • wymiar N: 60 mm | 3.3 in
  • wymiar O: M12x18 (2x) threadsize
  • wymiar Q: 50 mm | 2 in
  • kąt A1: 90 °
  • kąt A2: 40 °
  • Norma: ASME B30.1

Karta specyfikacji technicznychPDF Document

Rysunek techniczny z oznaczeniem parametrów

PDF Document

Właściwości i istotne cechy:

  • Seria 50 modeli o różnych tonażach i długościach skoku.
  • Gwint na obudowie cylindra oraz otwory mocujące znajdujące się w podstawie
  • Gwint wewnątrz tłoka we wszystkich modelach do 50 ton

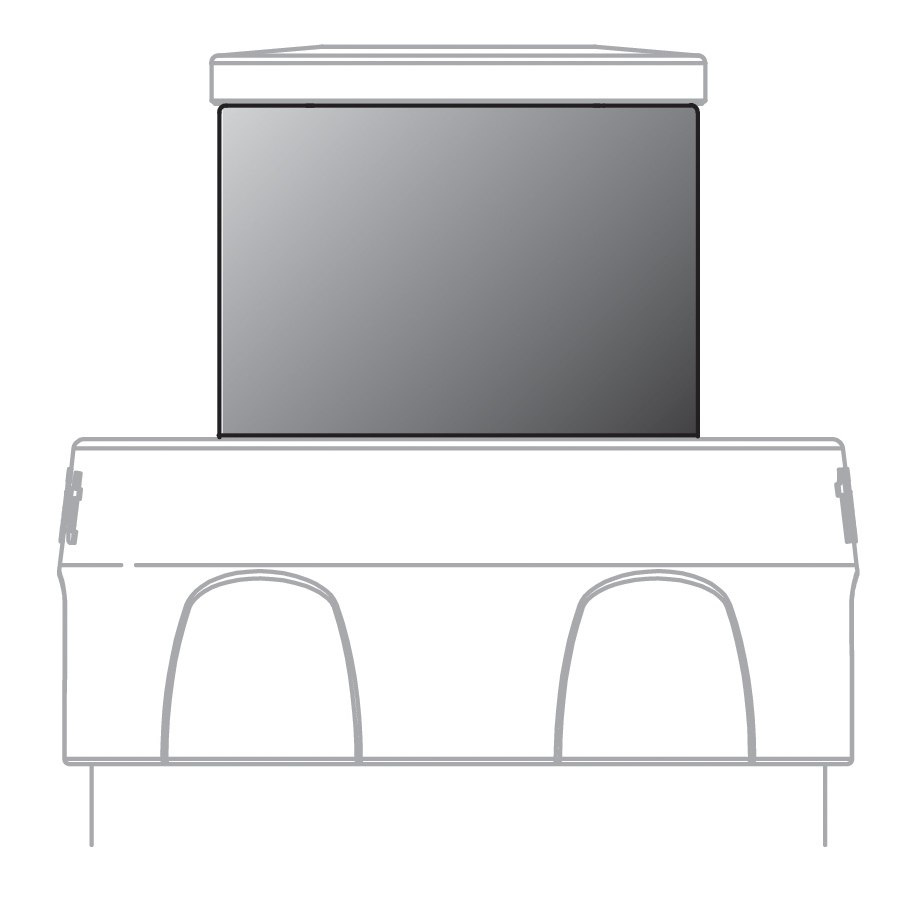

  • Powłoka Duplex Power Coating sprawia, że tłok jest odporny na korozję
  • Duo Power Ring; uszczelnienie i pierścień ruchomy zapewniają długi okres eksploatacji
  • Thread Protector chroni gwint znajdujący się na obudowie cylindra

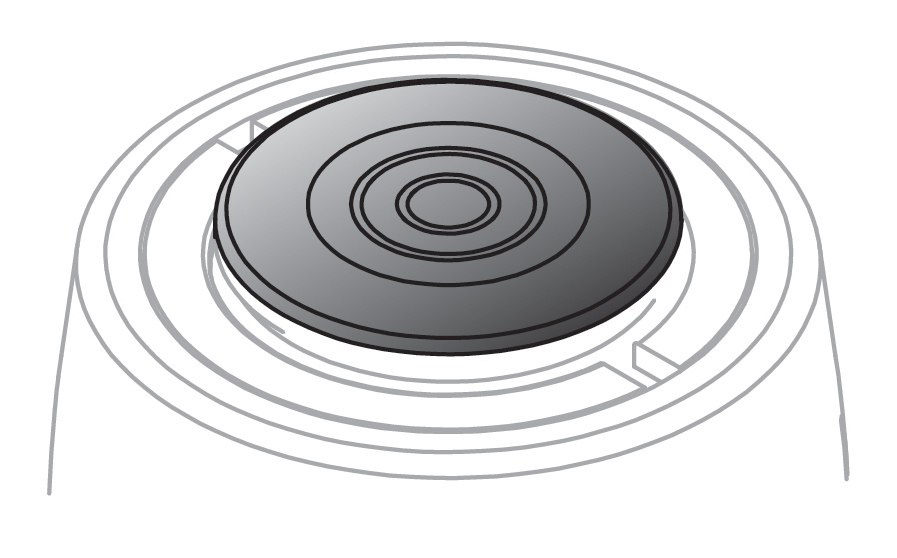

  • XL Saddle+; Głowica z powłoką QPQ chroni tłok i ogranicza skutki obciążeń mimośrodowych
