Siłownik hydrauliczny / Podnośnik / Cylinder o krótkim skoku HSC 20 S 5, powrót sprężynowy, nośności 20 Ton skok 50 mm, HOLMATRO

Cylinder o krótkim skoku HSC 20 S 5, powrót sprężynowy, nośności 20 Ton, skok tłoka 50 mm, HOLMATRO

Cylinder o krótkim skoku HSC 20 S 5 - Cylinder jednostronnego działania, z powrotem sprężynowym o niskiej wysokości konstrukcyjnej. Odpowiedni do wielu zastosowań z zakresu podnoszenia i wypychania.

Cylindry wielofunkcyjne dostarczane są z:

• Złącze żeńskie High Flow A 118

DANE TECHNICZNE:

• numer produktu: 100.112.301
• model: HSC 20 S 5
• maks. ciśnienie robocze: 720 / 72 (bar/Mpa) | 10443 psi
• nośność znamionowa: 20 t | 44092 lb
• skok: 50 mm | 2 in
• wysokość w zamknięciu: 103 mm | 4.1 in
• nośność skuteczna:
  203.6 kN / 20.8 t / 203.6 / 20.8 (kN/t) | 45771 lbf
• skuteczna powierzchnia nacisku: 28.3 cm² | 4.4 sq. in.
• zawartość oleju (skuteczna): 141.4 cc | 4.8 oz
• rodzaj działania: jednostronne
• rodzaj powrotu: sprężynowy
• tworzywo: stal
• typ cylindra: o krótkim skoku
• rodzaj połączenia: A 118
•  waga urządzenia: 5.5 kg | 12.1 lb

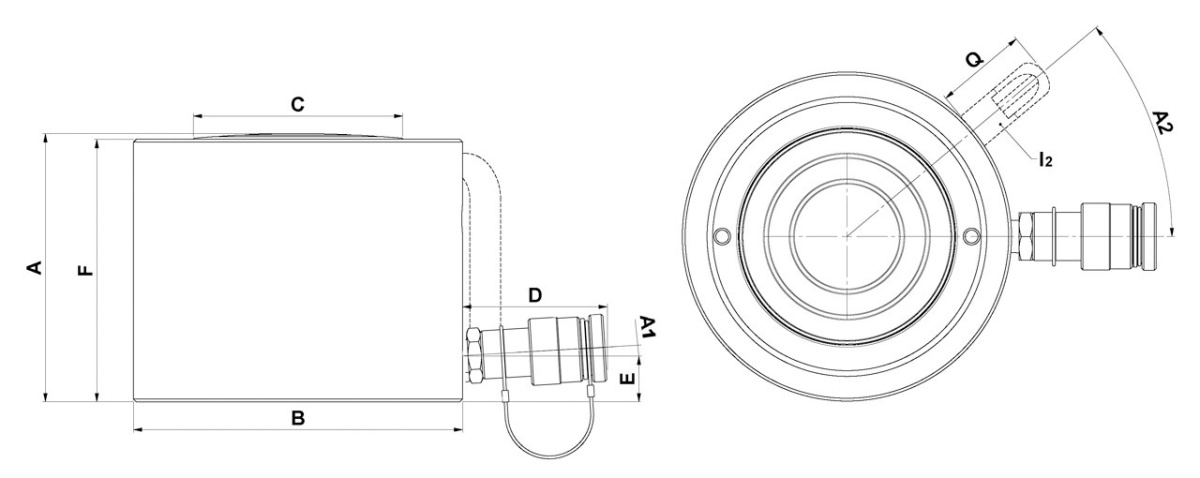

  Wymiary według rysunku technicznego
• wymiar A: 103 mm | 4.1 in
• wymiar B: 98 mm | 3.9 in
• wymiar C: 50 mm | 2 in
• wymiar D: 77 mm | 3 in
• wymiar E: 15 mm | 0.6 in
• wymiar F: 102 mm | 4 in
• kąt A1: 5 °
• Norma: ASME: B30.1


Karta specyfikacji technicznych

Rysunek techniczny z oznaczeniem parametrów

Właściwości i istotne cechy:
